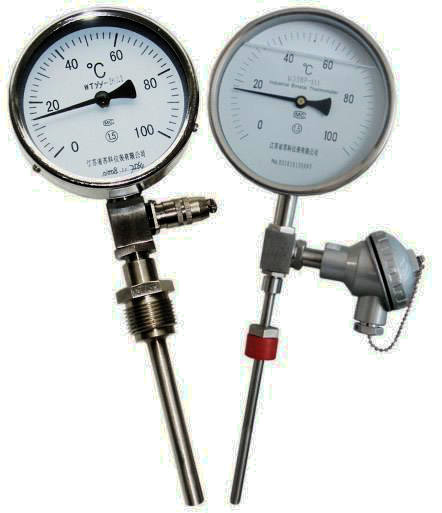

WTYY-1021-X2/WTYY-1031-具有熱阻的X2溫度測量元件電接點遠程傳輸雙金屬溫度計的體積分別比傳統蒸汽和氣體壓力類型溫度計的體積小30倍和60倍。鉑或銅熱阻測溫元件創造性地安裝在測溫元件中，實現機電一體化測溫功能。以液體壓力溫度儀表為基礎，形成了遠程傳輸、防爆、防震、防腐、電連接器、溫度信號傳輸?shù)纫幌盗卸喙δ軠囟葍x表。
性能:
(1)測溫探頭小、靈敏度高、線性校準、使用壽命長等特點。
(2)具有電阻信號(PT100)遠程傳輸、抗沖擊、耐腐蝕、大功率開關信號等多種功能。
(3)結構形式與類似國際產品相同，可替代進口。
技術參數:
1，溫度測量范圍-40 ~ 600℃
2，環境溫度-10 ~ 55℃
3，相對濕度& le95%
4，指示精度等級1.5
5，時間常數& le60 s
6，探頭抗沖擊性6兆帕
7，探頭直徑:8-10毫米，活動外螺紋:M27*2
8，熱阻PT100(單輸出和雙輸出)或4-20mA電流輸出

規格:

1.WTY系列溫度計編號規則2.WTY系列溫度計編號說明① 編號中斜杠“/”前面型號部分，按《工業自動化儀表產品型號編寫原則》的規定編寫，“/”后面為規格部分，由我廠自行規定，若設計選型時因字符太長無法填寫，可與我聯系

同意其他代碼。

② 編號苐yi節中的儀表功能為基本功能，若要選擇一項以上功能，請在編號中增加第三節“功能組合”，其中防震、電接頭和較高指示三者之間只能選擇一種功能，防爆與電接頭兩者功能也不能組合。③ 附加說明請注明軟尾材料、出線裝置型號及位置、是否帶保護套管、防爆儀表出線方式、熱點阻分度號等以及其它要說明的內容。例如：“WTY-1033-X2-F 0～100℃ Φ12*300*10M的內容剎車管Pt100左接線盒”表示：該溫度計為液體壓力式帶電接頭雙上限報警熱電阻遠傳溫度計，且?guī)Х栏坠?，其具體尺寸為：溫包直徑12mm，插入深度300mm，剎車管軟尾長10M。鉑熱電阻Pt100，左接線盒引線，安裝螺紋為卡套螺紋M27*2。
規格參數：1.基本技術參數

環境溫度:-10 ~+55℃相對濕度:5 ~ 95%指標準確度:1.5級

時間常數:9秒(涂覆聚四氟乙烯時為34秒)熱阻指數:Pt100或Cu50

熱阻精度等級:ZBY 301-85 B熱阻熱響應時間:&τ；0.5=35秒(聚四氟乙烯涂層

45秒)

2.儀表量程含0點量程無0點量程

-40~80℃ 0~50℃ 0~100℃ 0~150℃

0~200℃ 0~250℃ 0~300℃ 0~400℃

0~500℃ 0~600℃

50~100℃ 50~150℃ 100~200℃

150~250℃、200~400℃、200~500℃

200~600℃、300~500℃、400~600℃

3.WTY系列溫度計功能組合與生產型號一覽表型 號名 稱基

這

班級

類型

WTY-1□□□

WTYY-1□□□

WTYZ-10□□

WTYX-10□□

WTYS-1□□□

液體壓力類型溫度計

液體壓力熱阻遠程傳輸溫度計

液體壓力防震溫度計

液體壓力型點接觸溫度計

液體壓力型熱阻溫度變送器(4-20mA輸出)

功

能

組

關閉

類型

WTYY-10□□-X

WTYS-10 □□-十

WTYY-10□□-Z

WTYS-10□□

wtYY-1□□□□B

WTYY-10□□-BZ

WTYS-1□□□□B

WTYS-10□□-BZ

wtYY-1 □□□□- d

wtYY-1 □□□□- Dz

WTYS-1□□□

WTYS-10□□-dZ

液體壓力帶電接點熱阻遠程傳輸溫度計

帶電接點熱阻的液體壓力溫度變送器

液體壓力式防震熱阻遠程傳輸溫度計

液體壓力式防震熱阻溫度變送器

液體壓力本質安全防爆熱阻遠程傳輸溫度計

液體壓力本質安全防暴防震熱阻遠程傳輸溫度計

液體壓力本質安全防暴熱阻溫度變送器

液體壓力本質安全防暴防震熱阻溫度變送器

液壓隔爆熱阻遠程傳輸溫度計

液壓式隔爆防震熱阻遠程傳輸溫度計

液體壓力型隔爆熱阻溫度變送器

液體壓力式隔爆防震熱阻溫度變送器

WTY□-1□□□-□F液體壓力式防腐系列溫度計

W T Y □-１□ □ □-□／□ □ □ □ □├─耐 壓(常壓可不標)
││││ ││ │ │ │ │ │ │ │
││││ ││ │ │ │ │ │ │ └─-附加說明
││││ ││ │ │ │ │ │ └───安裝螺紋
││││ ││ │ │ │ │ └-尾長(直徑×硬尾長×軟尾長)
││││ ││ │ │ │ └──儀表量程℃ ┌ Z→防 震
││││ ││ │ │ └────功能組合─────────────────┼X→電接點
││││ ││ │ └─────表 面 示 向- ──────────────┐├F→防 腐
││││ ││ └────表面直徑────────┬1→Φ60│├B→本安型
││││ │└指示方式┬0→單 指 示 ├ 2→Φ80│└d→隔爆型
││││ └小型指示└2→較高指示 ├ 3→Φ100│┌0→軸 向
│││└──儀表功能┬Y→遠 傳 (Y2→雙支電阻) └ 5→Φ150│├1→徑 向
││└──液 體 式├Z→防 震 (YP→并聯式) ┌ X →單接點└┼2→嵌 裝
│└───彈性元件├X→電接點────────┼X1 →上下限├3→掛 裝
└────溫度儀表└S→變送器└X2 →雙上限└5→萬 向
