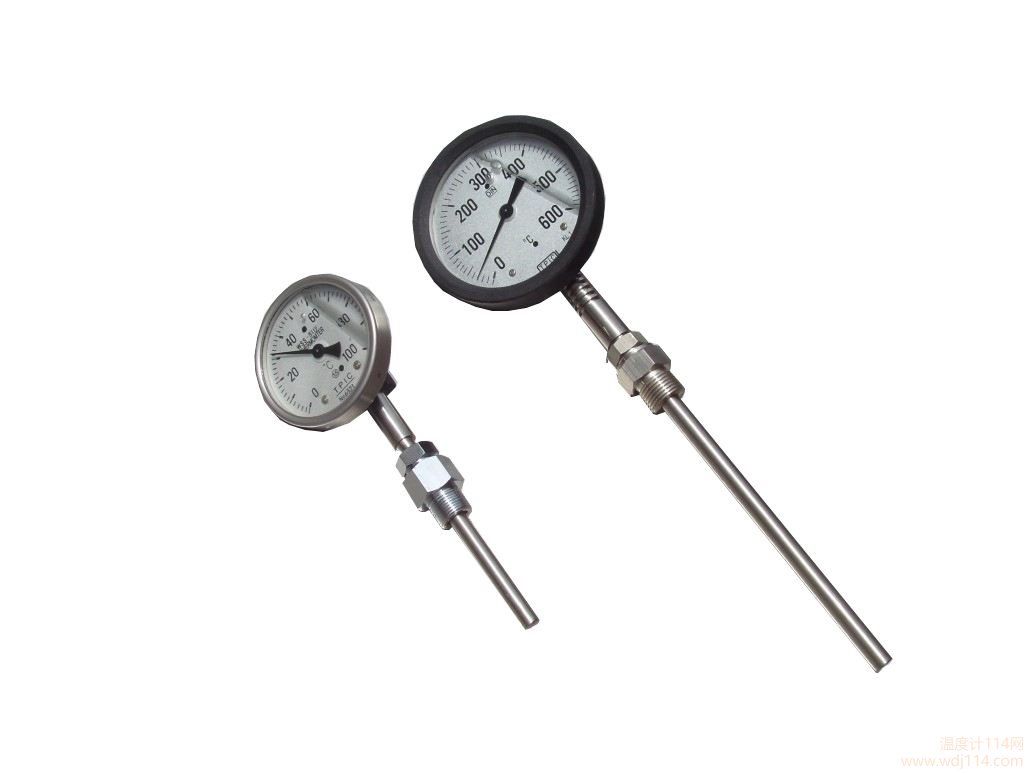

軸向型雙金屬溫度計知識由雙金屬溫度計_電接點雙金屬溫度計_熱電阻熱電偶溫度計-京儀股份為您整理編輯。

概念：軸向型雙金屬溫度計是溫度計，其工作原理是兩種不同的金屬在溫度變化時膨脹不同，從而達到溫度計量的目的。

軸向型雙金屬溫度計原理

工業上用的雙金屬溫度計的主要部件是通過層壓兩個或更多金屬板形成的多層金屬板。為了提高溫度測量的靈敏度，金屬板通常被制成螺旋線圈。當多層金屬板的溫度變化時，每層的金屬以不同的量膨脹或收縮，導致螺旋線圈卷起或松開。由于螺旋線圈的一端固定，另一端連接有可自由轉動的指針，當雙金屬片感應到溫度變化時，指針可在圓形分度標尺上指示溫度。該儀器的測溫范圍為200~650℃，允許誤差約為兩次量程的1%。這種溫度計與使用中的棒狀玻璃液體溫度計相似，但可以在機械強度要求較高的條件下使用。

軸向型雙金屬溫度計應用

雙金屬溫度計是一種適用于中低溫測量的現場測量儀器，可用于直接測量液化和氣體的溫度。雙金屬溫度計與國內同類產品相比:儀器精度等級達到1.0級，儀器上殼采用防腐材料，耐溫高達200℃，較低-40℃。法蘭結構，雙層密封橡膠圈，防腐防水。保護管焊接采用全自動氬氣保護管，焊縫牢固，晶間腐蝕小。表盤為氧化鋁印版，表面清晰，圖案美觀。指針是內部可調的。雙金屬溫度計具有軸向型、徑向類型、通用類型和其他儀表類型選擇。雙金屬溫度計探針桿長度可根據客戶需求定制。現場溫度顯示，直觀、方便、安全可靠，使用壽命長；抽芯溫度計可以在短時間內保持或更換機芯，無需停機。軸向型，徑向型，135 & ordm型式、通用型式等品種齊全，適合各種現場安裝需要。

軸向型雙金屬溫度計特征

1、現場顯示溫度，直觀方便；安全可靠，使用壽命長；

2.各種結構形式可以滿足不同的要求。

軸向型雙金屬溫度計技術參數

執行標準JB/T8803-1998 GB3836-83

刻度盤的公稱直徑:60，100，150

角度調整誤差:角度調整誤差不得超過其范圍的1.0%。

返回差值:雙金屬溫度計返回差值不得大于基本誤差極限的絕對值

重復性:雙金屬溫度計重復性極限范圍不得大于基本誤差極限絕對值的主要技術參數的1/2

產品實施標準:JB/T8803-1998？GB3836-83

刻度盤的公稱直徑:60，100，150

角度調整誤差:角度調整誤差不得超過其范圍的1.0%。

返回誤差:溫度計的返回誤差不得大于基本誤差極限的絕對值

重復性:溫度計的重復性極限范圍不得大于基本誤差極限絕對值的1/2

軸向型雙金屬溫度計安裝

安裝雙金屬溫度計時，應注意方便準確的測溫、安全和易于維護，不影響設備運行和生產操作。為滿足上述要求，選擇熱阻的安裝位置和插入深度時應注意以下幾點:

1.為了保證熱阻測量端與被測介質之間有足夠的熱交換，應合理選擇測量點的位置，盡量避免在閥門、彎管、管道和設備死角附近安裝熱阻。

2.帶保護套的熱阻有傳熱和散熱損失。為了減少測量誤差，熱電偶和熱阻應具有足夠的插入深度:

(1)對于測量管道中心流體溫度的熱阻，測量端應插入管道中心(垂直或傾斜)。如果待測流體的管道直徑為200毫米，熱阻的插入深度應為100毫米；

(2)對于高溫、高壓、高速流體(如主蒸汽溫度)的溫度測量，為了降低保護套對流體的阻力，防止保護套在流體的作用下斷裂，可以采用淺插入保護管或熱套式熱阻。淺插入式熱阻保護套插入主蒸汽管道的深度不應小于75毫米；熱套筒式熱電阻的標準插入深度為100毫米；

(3)如果需要測量煙道內的煙氣溫度，即使煙道直徑為4m，熱阻插入深度僅為1 m

(4)當原始測量的插入深度超過1m時，應盡可能垂直安裝，或增設支撐架和保護套。
